标定架

标定架采用精磨加工的钢架，可以用来标定四轮定位测试系统的前束和外倾的精确零位。

驾驶员显示器

1个41寸电视显示器用于显示前束、外倾角、主销后倾和方向盘转角的数值，待检车辆的VIN码，以及车辆进入和驶出信息。

采用侧面立柱安装方式或前方吊装方式。

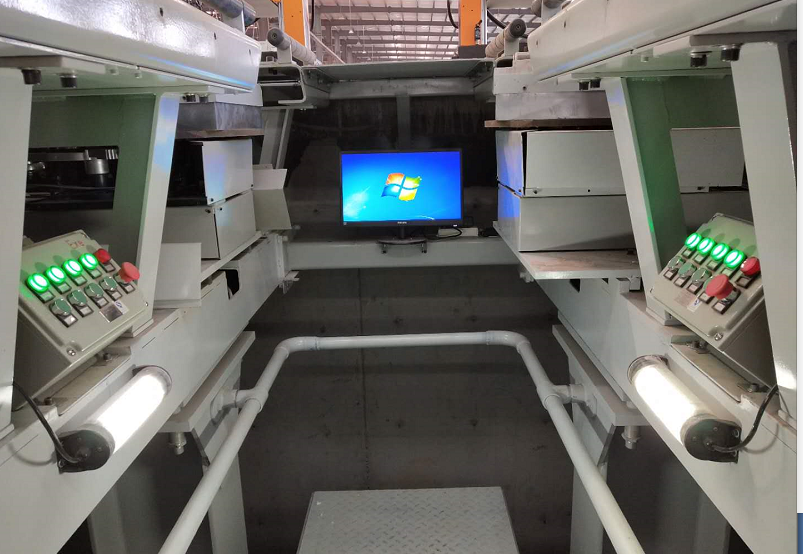

地沟显示器

采用1台或2台19寸液晶显示器。

位于前轴处,或后轴处用于工人调整前束、外倾角提示和调整确认。

电气控制柜

l控制柜选用仿威图品牌。喷涂颜色：灰色RAL7035；防护等级：IP54

l配备山特品牌不间断电源UPS。

主控计算机

l中文版Windows XP

l采用研华工业计算机

电气件及电气安全保护

工作平台

l本方案选购地沟工作平台，方便调整工进行前束、外倾角的调整。

l满足前、后轴调整需要，采用花纹钢板防滑表面，平台设计考虑人机工程，有围栏。

盖板

l地坑和设备之间及驻车区和人行区的地坑有盖板。

l驻车、行车等承重区采用6mm厚的花纹钢板，满足300kg/m2的承载能力，超载区域承载能力按照每轮1000kg设计。

l盖板和设备的运动部件之间没有任何干涉。

工作节拍

四轮定位仪的检测节拍(从扫码结束到测量数据显示)少于1.5分钟。

对车辆定位参数的调整这些人工操作需要占据工作节拍的大部分时间，如果要进行前轮转角的测试和主销后倾、内倾的测试，还需要额外的时间。

工作节拍取决于操作工的熟练程度和车辆的状况，正常情况下测试和调整前束及外倾角的工作节拍为2分钟左右。
